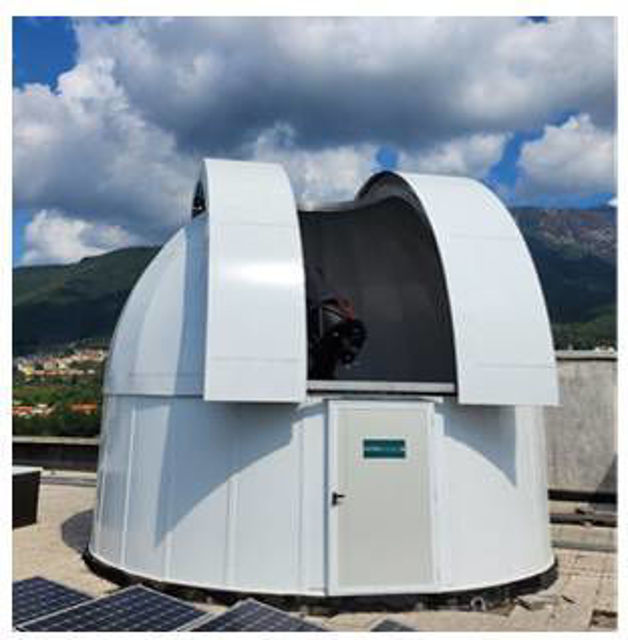

Die APM Classic 8,5‑Meter‑Kuppel steht für eine Klasse von Observatorien, die professionelle Leistungsfähigkeit mit modularer Bauweise verbinden. Sie bietet genügend Raum für große Teleskope, umfangreiche Instrumentierung und komfortable Arbeitsbedingungen – ein Format, das sowohl für ambitionierte Privatsternwarten als auch für wissenschaftliche Einrichtungen attraktiv ist.
Architektur und Konstruktion
Die Kuppel basiert auf einer robusten, wetterbeständigen Aluminium, das auf Langlebigkeit ausgelegt ist. Die Segmente sind so gefertigt, dass sie hohe Steifigkeit bei vergleichsweise geringem Gewicht bieten. Das erleichtert Transport, Montage und spätere Wartung. Die 8,5‑Meter‑Klasse erlaubt zudem eine großzügige Innenhöhe, wodurch auch lange Brennweiten oder komplexe Montierungen problemlos Platz finden.
Funktionale Ausstattung
Typisch für diese Kuppelgröße ist ein breiter, motorisierter Spalt, der präzise Nachführung und automatisierten Betrieb ermöglicht. Die Steuerung lässt sich in moderne Remote‑Setups integrieren, sodass Beobachtungen auch vollständig unbeaufsichtigt laufen können. Optional sind Rotationsantriebe, Klimatisierung und individuelle Anpassungen der Innenarchitektur möglich – von Kabelkanälen bis zu Plattformen für Besucherbetrieb.
Einsatzbereiche
Eine 8,5‑Meter‑Kuppel eröffnet vielfältige Nutzungsszenarien:
Forschung: Photometrie, Spektroskopie, Astrometrie oder Langzeitprojekte.
Öffentlichkeitsarbeit: Planetariumsähnliche Führungen, Schulprogramme, Vereinsarbeit.
Astrofotografie auf höchstem Niveau: Große Optiken profitieren von der stabilen Umgebung und dem Schutz vor Wind und Streulicht.
Bedeutung für moderne Amateur- und Profisternwarten
In Zeiten zunehmender Automatisierung und wachsender Community‑Projekte bieten Kuppeln dieser Größe eine ideale Plattform, um ambitionierte astronomische Ziele zu verfolgen. Sie verbinden professionelle Standards mit der Flexibilität, die private oder institutionelle Betreiber benötigen.
Weitere Infos zur Kuppel: Download

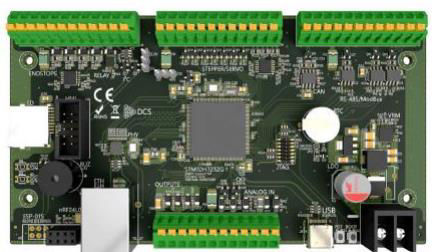

Weitere Infos zur Kuppel Steuerung: Download
Produktspezifikation
| Technische Daten | Technische Daten | Außendurchmesser ca. 8,5 Meter | Innendurchmesser 8,2 Meter | Kuppelrahmen: Baustahl mit Korrosionsschutzbeschichtung (noch zu bestimmen) | Außenverkleidung: vorlackiertes Aluminiumblech, 1,2 mm dick | Fensterladenbreite: 2,4 Meter | Befestigungstechnik: Schweißen und Nieten | Außenfarbe: Weiß RAL 9010 | Innenfarbe: RAL 9005 Schwarz matt oder Grau | Betriebstemperatur: -10 °C bis 50 °C | Luftfeuchtigkeitsbereich während des Betriebs: 5 % bis 95 % | Windwiderstand bei geschlossenem Dome: 130 km/h, nachgewiesen durch FEM-Analyse | Windwiderstand bei geöffnetem Dome: 50 km/h, nachgewiesen durch FEM-Analyse | Azimutale Drehgeschwindigkeit: 5°/s |
OHB Technische Spezifikation | Azimut-Drehbeschleunigung: 2,5°/s² | Azimutmotor: 3- oder 6-poliger bürstenloser Motor, 380 V oder 220 V (noch zu bestimmen) | Öffnen/Schließen des Rollladens: 2 bürstenlose Motoren (220 V) mit manuellem Schließmodus | Endschalter Öffnen – Schließen: insgesamt 4 Stück mit 2 Schließern und 2 Öffnern für den Rollladenantrieb | Gesamtdauer für das Öffnen/Schließen des Rollladens: 30 bis 60 Sekunden (noch zu bestimmen) | Statikbericht: Wind, Schnee und Erdbeben berücksichtigt (noch zu bestimmen) | Wärmedämmung: Steinwolle, Stärke 70–100 mm | CE-Kennzeichnung gemäß EN 1090-1 für Stahlbauwerke |
|
